摘要：官网接线图只标端子号而现场线色不同时，应按设备型号、图纸版本、端子功能和导线两端编号核对，不能凭颜色试接，异常情况转电气人员确认。
官网接线图只标端子号，而现场电缆颜色不同，不能按颜色直接接线。适用于设备安装调试的判断，应以当前型号接线图、端子排标识、导线两端编号和实测回路为依据；线色只能辅助识别，端子功能或图纸版本不清时必须由电气人员确认。
线色相同不等于回路功能相同
设备制造、现场布线和改造施工可能使用不同批次电缆。蓝线在一套设备中用于零线，在另一套控制柜里可能只是普通控制线；维修人员也可能更换过局部线束。客户只看颜色，把电源、信号或安全回路接到相似位置，容易造成报警、元件损坏或联锁失效。
官网接线页应让客户先锁定设备型号、控制柜版本和图纸编号，再展示端子排位置、端子号、回路名称、电压等级和对端设备。若一张图覆盖多个选配版本，要明确哪些端子只在变频器、加热器或远程启停选项中存在，不能让客户从系列总图猜当前机器配置。
可直接用于现场判断的条件是：设备铭牌型号、接线图版本、柜内端子号和导线两端编号完全对应，电气人员确认断电并完成回路核对后，才能按端子功能接线；只有线色相同或位置接近，不能作为导线连接依据。
接线前怎样把图纸对应到当前设备
现场应先读取设备铭牌和控制柜标签，记录型号、序列号、电源条件与柜体编号，再比较图纸标题栏。判断方法示例可写为：设备MX-200，柜号EC-02，接线图版本V3.1，端子X1:01为三相电源L1，X2:05为远程启动输入。示例用于说明核对顺序，不代表真实产品定义。

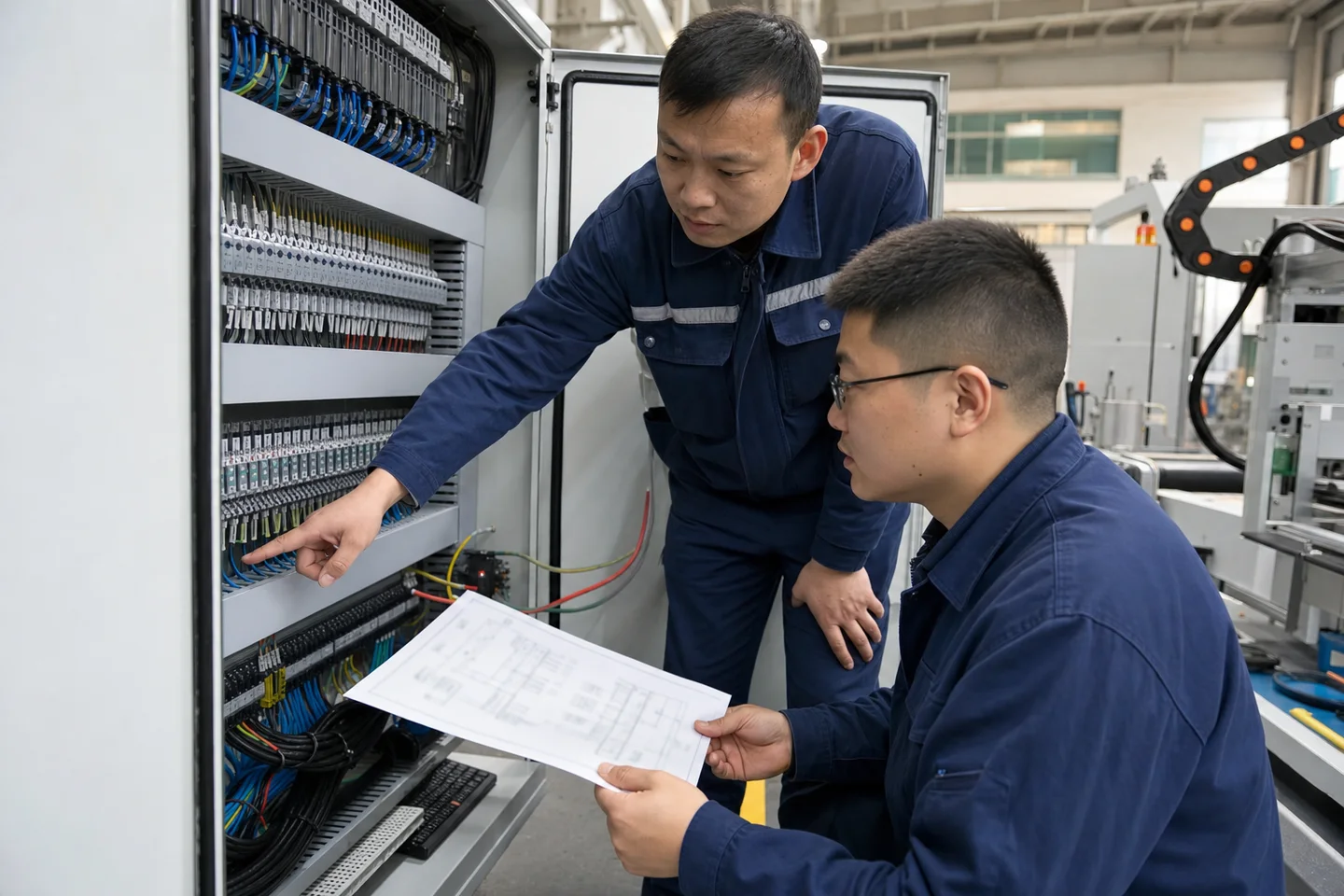

断电后可沿导线两端号码、端子排丝印和对端器件检查连续性。发现导线没有号码、端子标签脱落、同一编号重复，或图纸端子数量与现场不同，应停止接线并拍摄端子排全景、局部编号和柜体铭牌。照片需能对应方向与位置，不能只拍一根颜色相近的线。
客户向售后提问时，应一次提交目标端子、预计连接设备和现场电压，不要只问“红线接哪里”。售后回复也应引用图号和端子号，并说明回复适用的序列号范围。语音或聊天截图若缺少设备身份，只能作为沟通线索，不能进入最终验收资料。
该方法适用于标准控制柜外部电源、启停和状态信号接线，不适用于带电测量、高压回路、防爆设备、安全联锁改造或客户自行增加的PLC点位。涉及保护接地、屏蔽层处理、急停和门锁回路时，需要制造商或具备相应职责的电气人员确认，网页说明不能替代现场作业许可。
用哪些记录证明接线结论可靠
端子功能应由官网当前接线页、随设备交付图纸、柜内标识、序列号配置记录和电气责任人共同验证，并以图纸版本日期及设备出厂配置为口径。网页是V3.2、随机资料是V3.1时，应先确认改动章节是否涉及当前端子。
接线完成后应记录设备序列号、端子号、对端位置、导线编号、检查人员、时间戳和试运行结果。上电前复核绝缘、接地和电源相序；上电后只执行允许的单项测试。出现断路器动作、异常电压、错误报警或联锁不成立时，应立即停止，不通过改换线色组合反复试接。
官网还应保留旧版图纸的失效提示。搜索结果或客户收藏可能继续打开历史页面，若旧页没有版本状态，现场人员会把已变更的端子功能带到新设备。旧URL可以保留查询价值，但必须指向当前版本说明和适用序列号边界。
资料管理员负责让官网图纸指向具体型号和版本，电气工程人员解释端子功能，现场人员记录实际连接与异常。若图纸、端子标签和配置记录三者无法对应，应把设备标为待工程确认，保留现场原状，等制造商给出带设备序列号的书面接线依据后再继续。
